[TUTO] Changement joint de culasse M20B20

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
MessageAuteur
MessageSujet: [TUTO] Changement joint de culasse M20B20 Dim 2 Juin 2013 - 15:04

alut à tous, comme je l'avais indiqué j'ai attaqué les travaux moteur de la mémé car j'avais une légère fuite d'huile au niveau du joint de cucu.


Donc j'ai ramené la mémé de chez mes parents dans mon garage car maintenant j'ai déménagé et je dispose d'un garage avec évier et chaudière à côté.

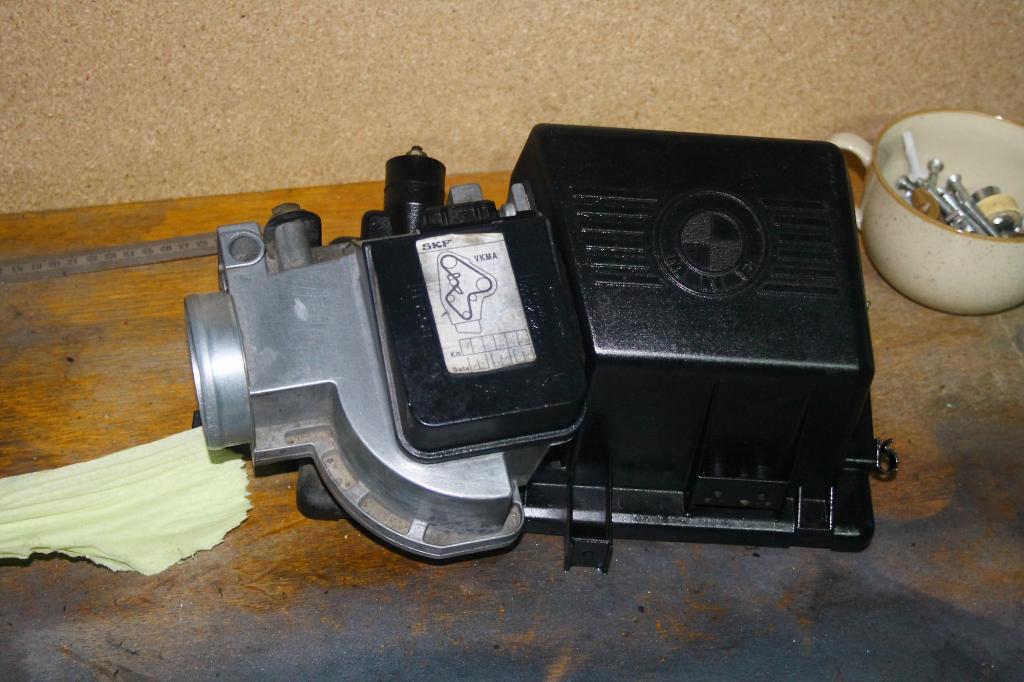

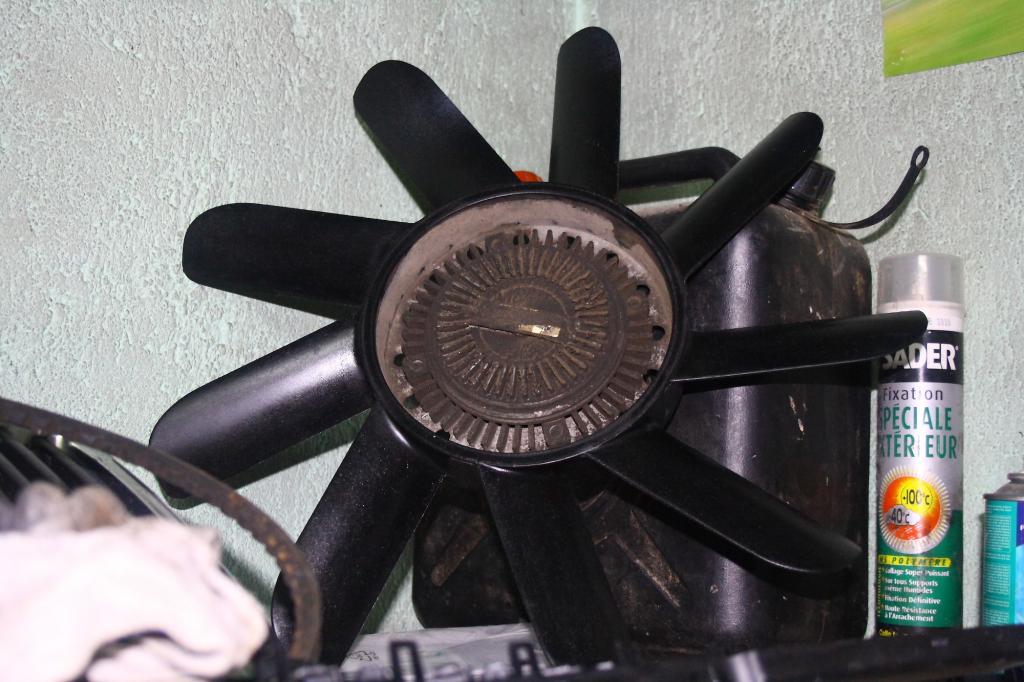

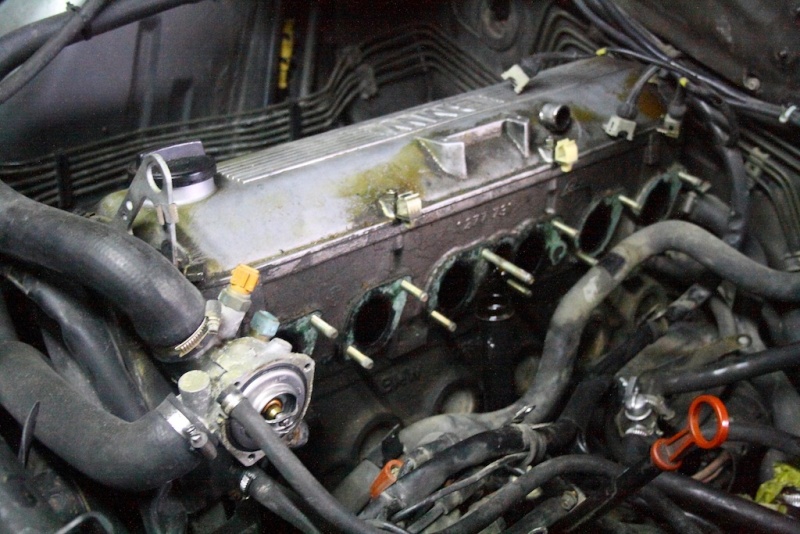

Démontage de la pipe d'admission (chose pas si facile)





Mise à nue de la distrib



Dernière édition par Ali3nS le Lun 22 Sep 2014 - 18:34, édité 3 fois
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:03

Distribution du M20B20

Démontage

Dans le cas présent la pompe à eau est déjà enlevée et la distri mise à nue.



Mise en PMH, se placer sur les repères :





Enlever le galet tendeur et la courroie se détent automatiquement :



Enlever la courroie :

Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:06

Tu fait du bon boulot, c'est bien, continu comme ca et elle va être toute neuve.

Quand je pense que j'étais aller voir cette voiture (et même l'essayer). Je me dis qu'elle est tombé entre de bonne main, quand je vois se qu'elle est devenu (bravo et continu de la bichonner).

Pour la distribution, je ne peux pas t'aider car toute les BMW que j'ai son a chaîne (vive le M50 et le M30).

_________________
"Il a autant de QI que d'oscars sur sa caisse, quoique, y en a peut-être 2 de trop".

325i coupé 1994
528i 1986
ex 318i berline 1994
Flo325
Membre du Club
avatar

Messages : 211
Date d'inscription : 02/06/2013
Age : 55

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:07

Merci, ça me fais chaud au cœur de lire ça
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:09

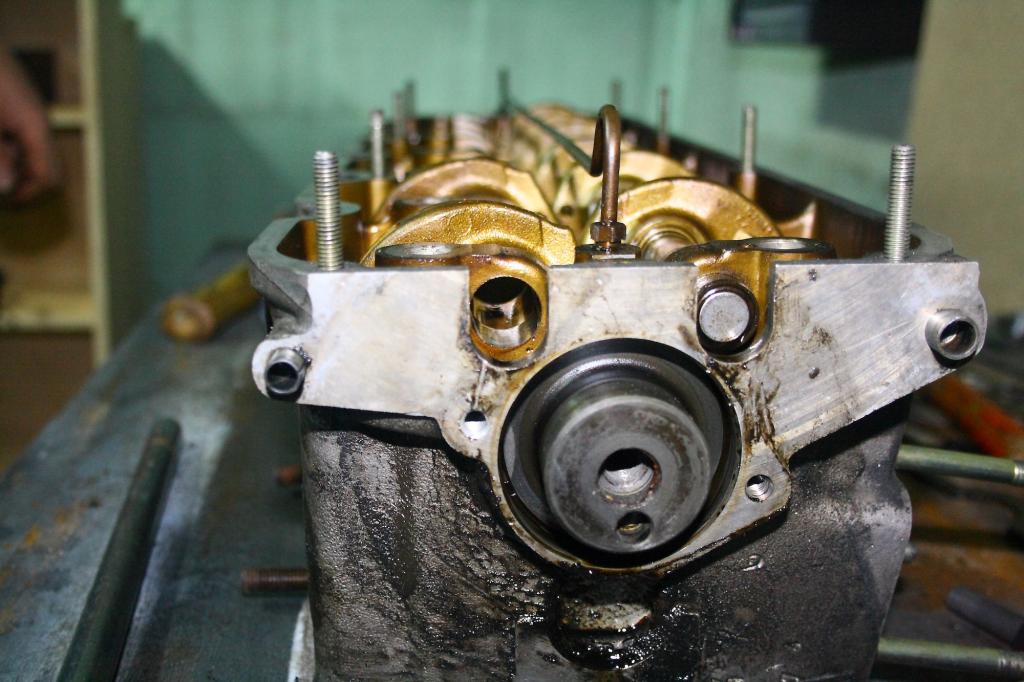

Culasse Du M20B20

Ordre de démontage de la culasse

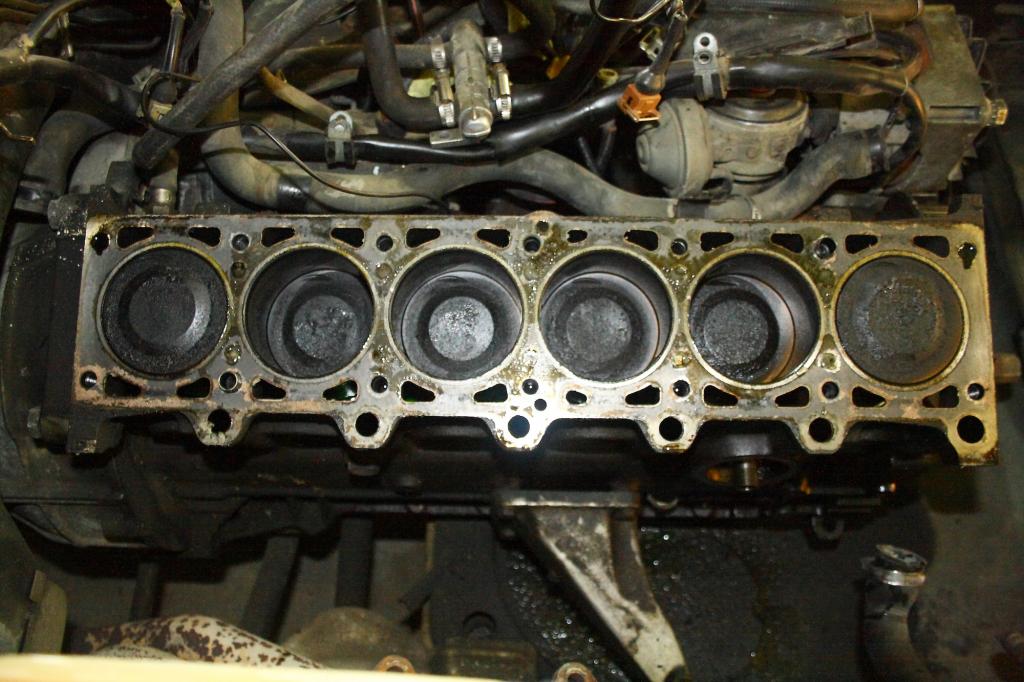

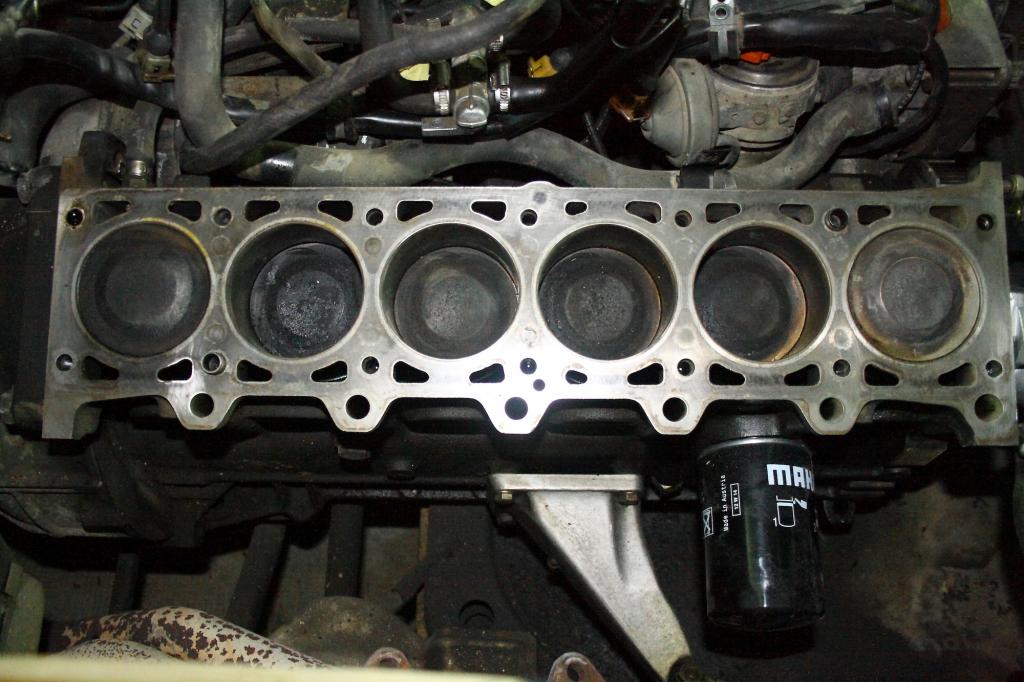

Les pistons à l'air

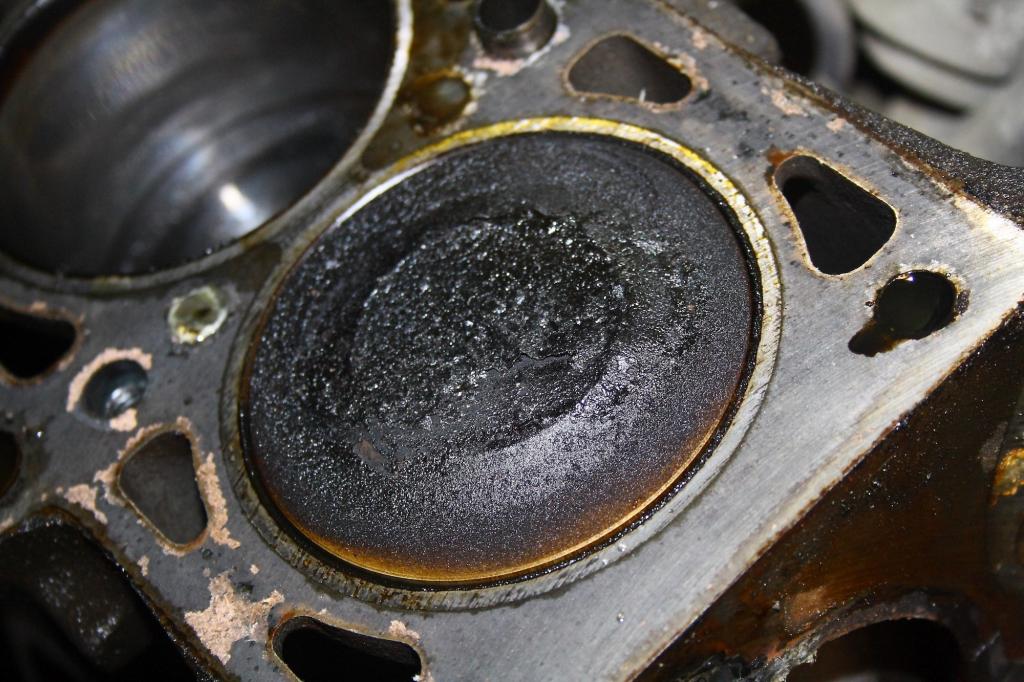

A noter que les pistons 1 & 6 sont vraiment dégueulasse





Après avoir viré les 4 arrêtoirs en caoutchouc, les circlips qui maintiennent les culbus et une rampe :



Et le joint spi, d'ailleurs on voit bien l'huile qui coulait par la. C'est encore plus flagrant.



Reste plus que les soupapes, on avait pas de compresseur de soupapes sous la main mais la prochaine fois c'est ok. A noter que pour démonter la rampe de graissage il faut une clé de 8.

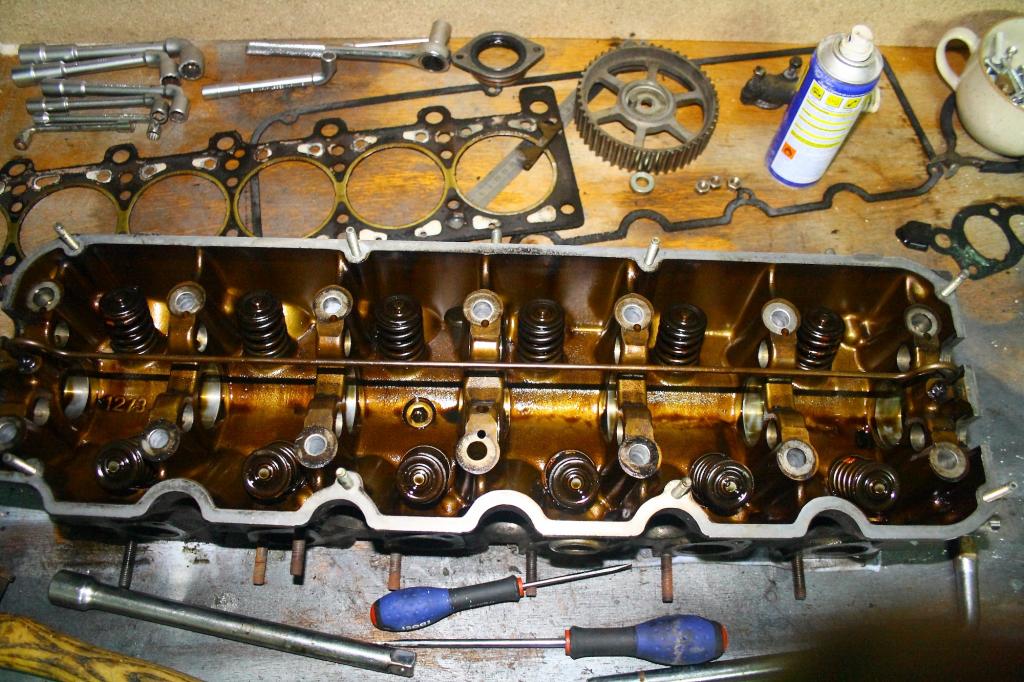

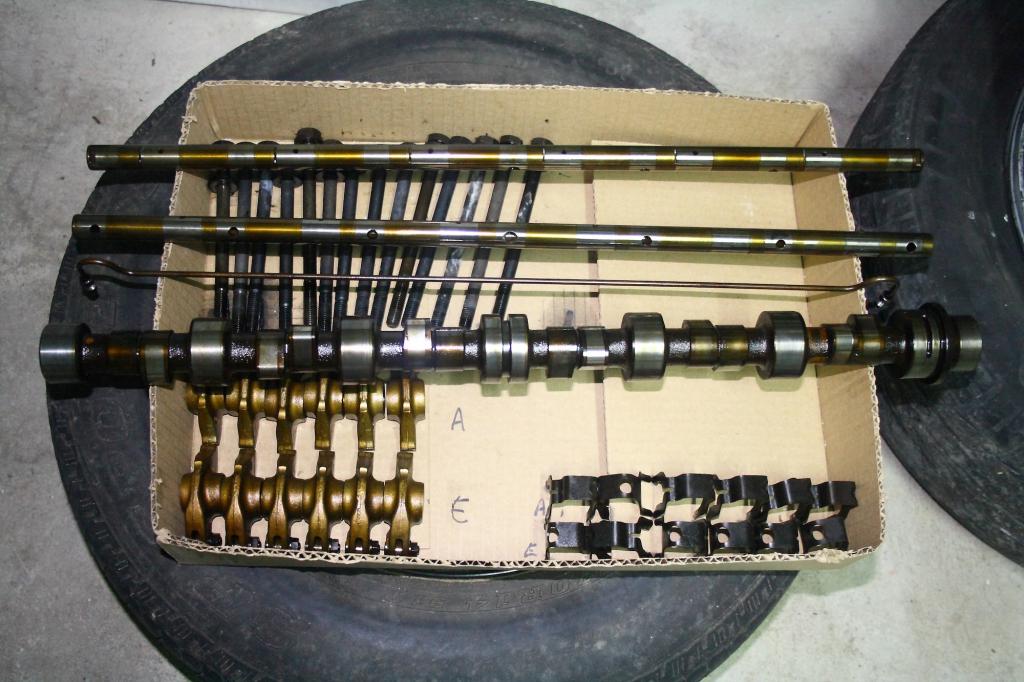

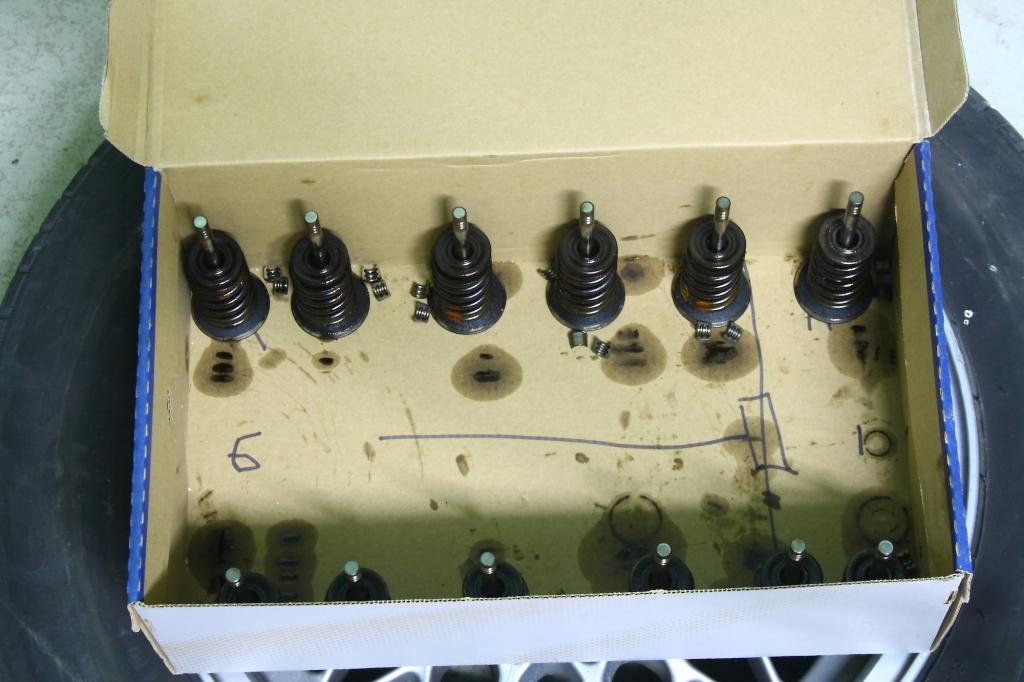

Tout ça bien rangé dans l'ordre



Démontage des soupapes et des joints de queues de soupapes

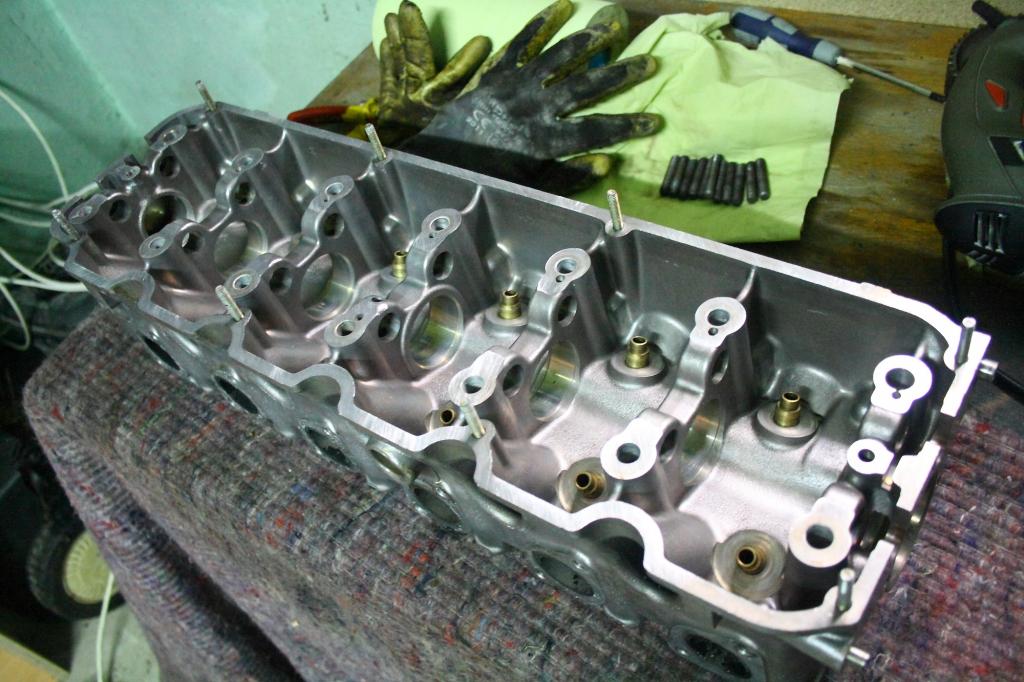

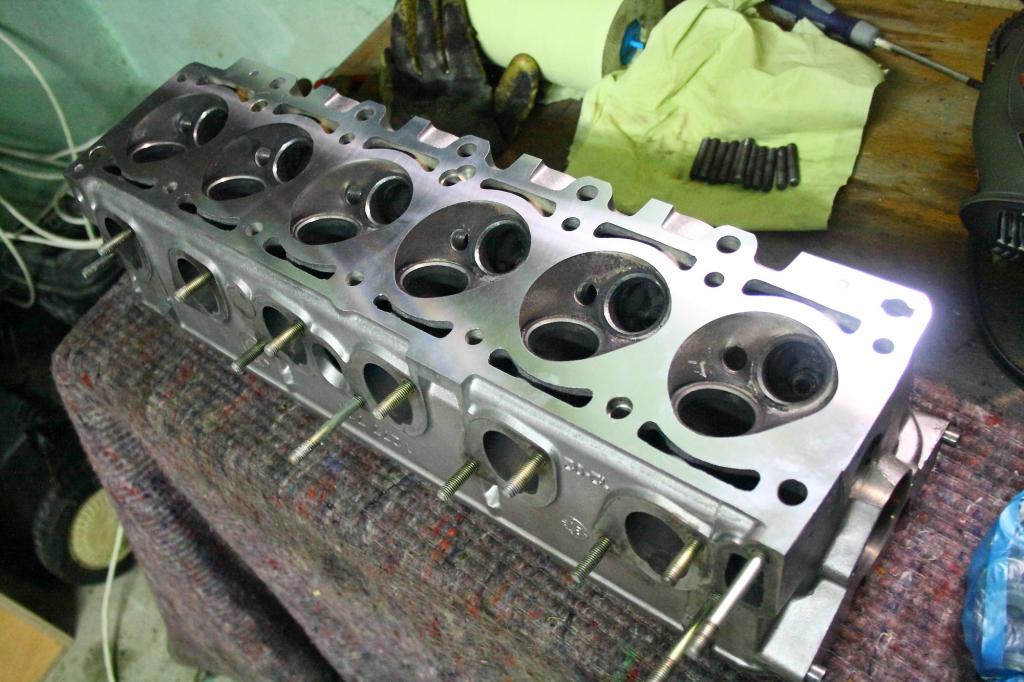

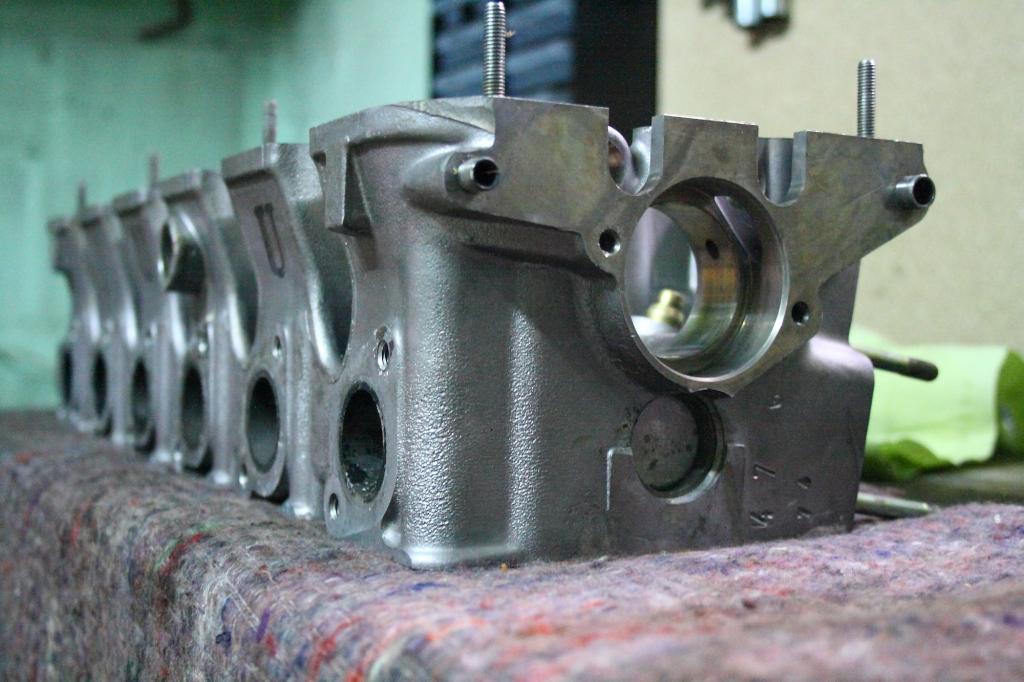

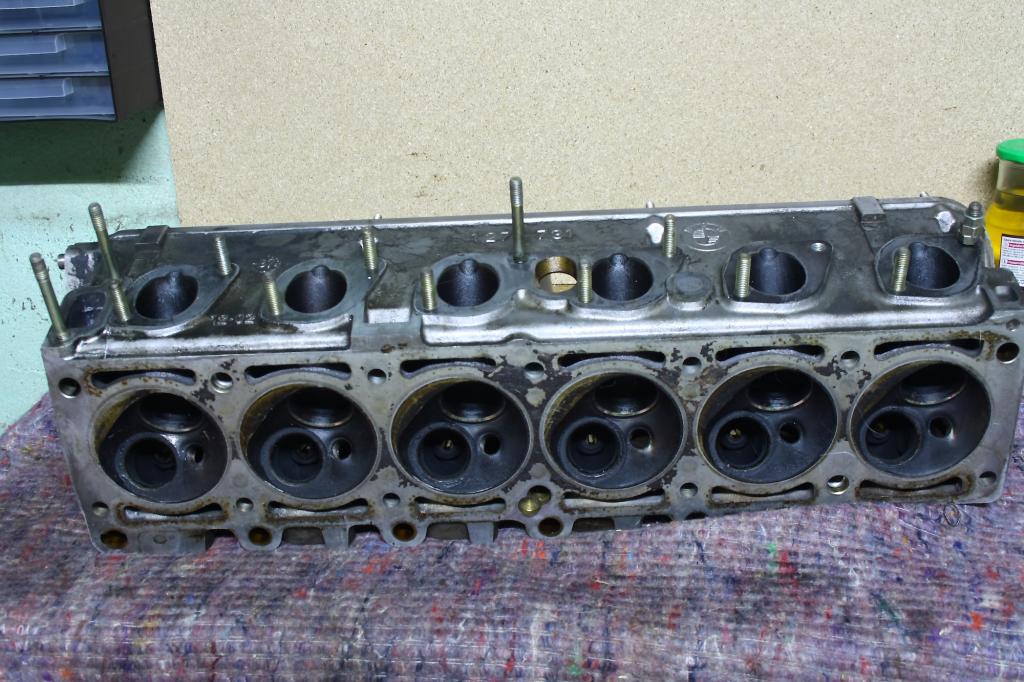

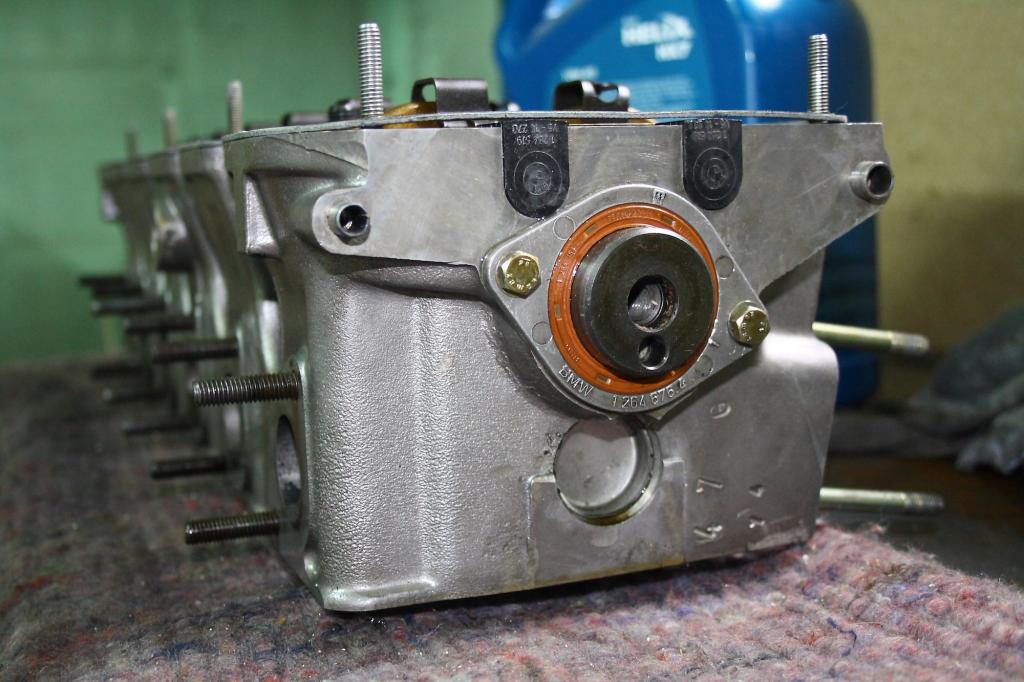

Reception de la culasse après nettoyage, eprouvage et rectif

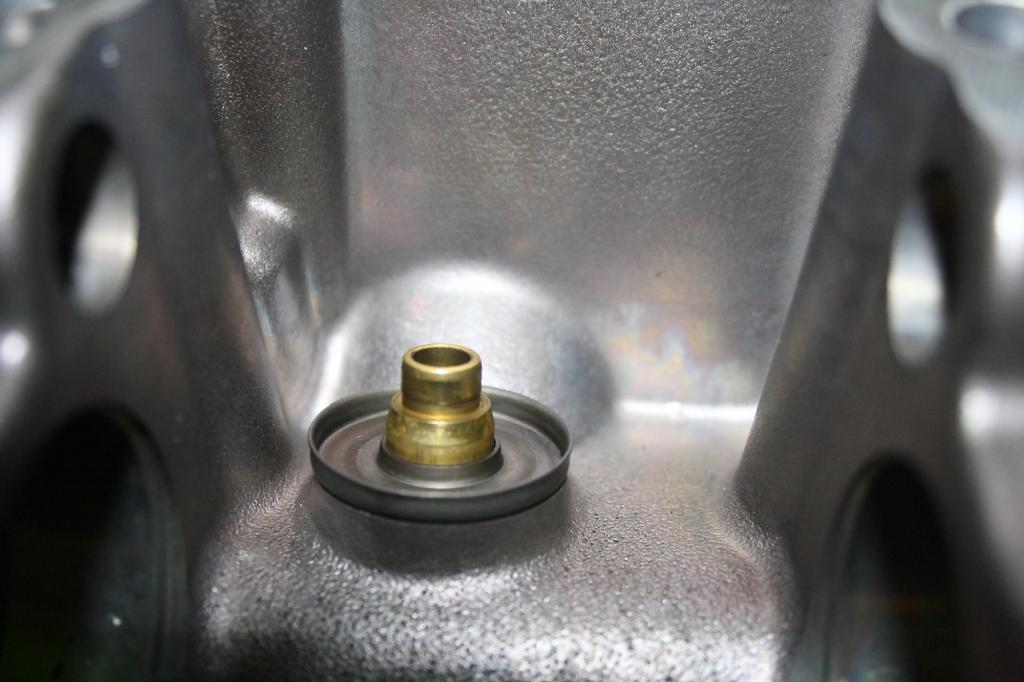

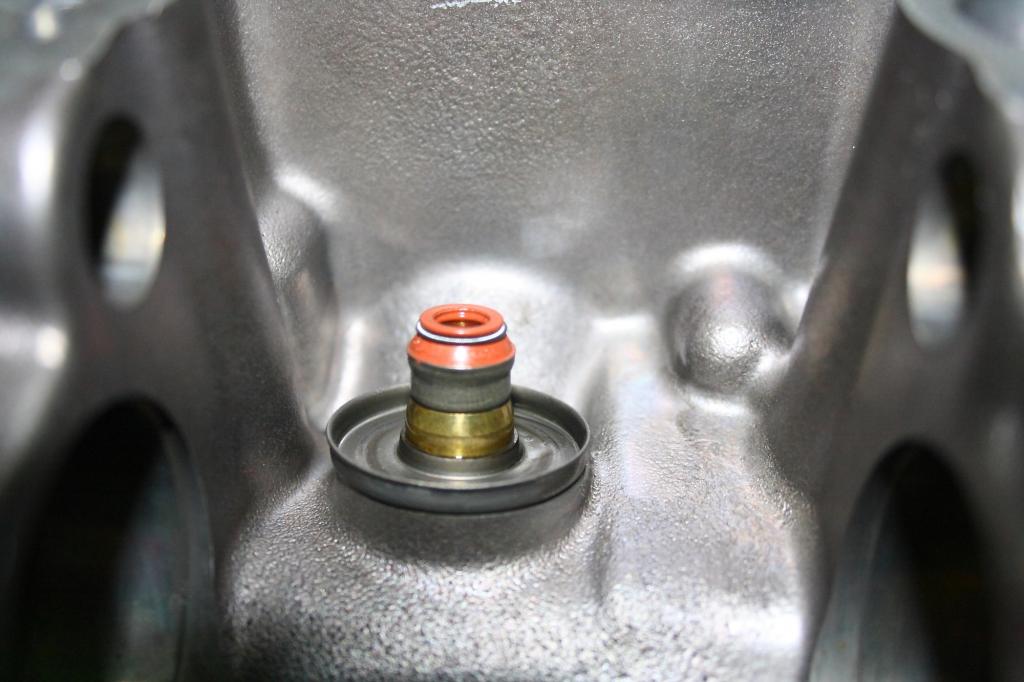

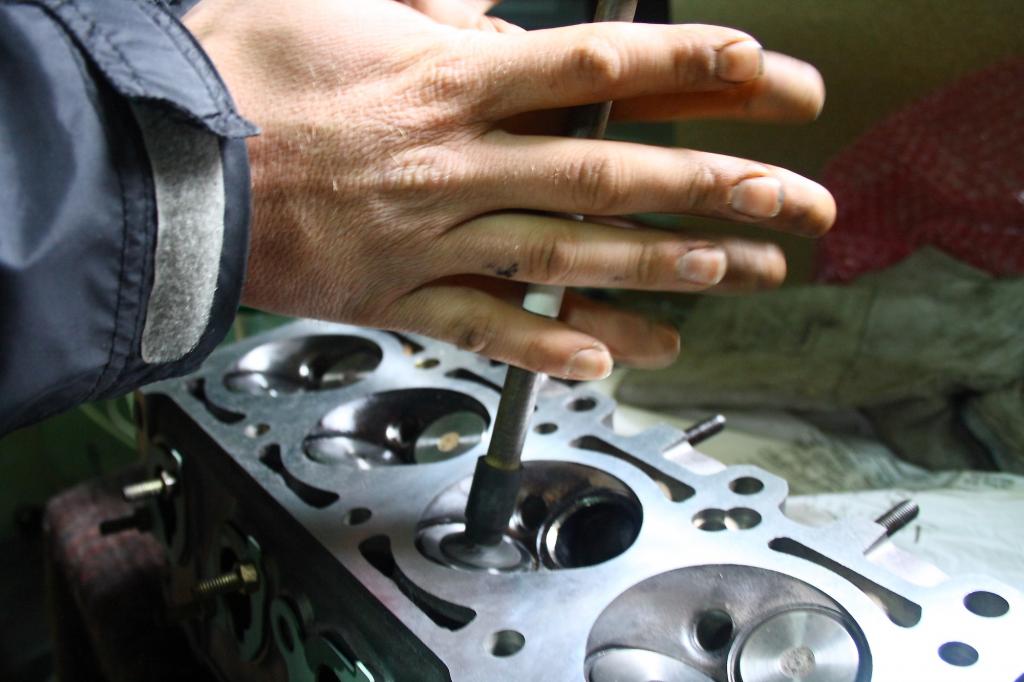

Montage des joints de queues de soupapes, le petit conseil pour le montage c'est de graisser avec un peu d'huile pour un passage plus aisé (c'est comme tout faut jamais aller à sec ) et de plus une petite pipe à 11€, pardon de 11 pour faire l'appuis





Montage à blanc des soupapes avant rodage.

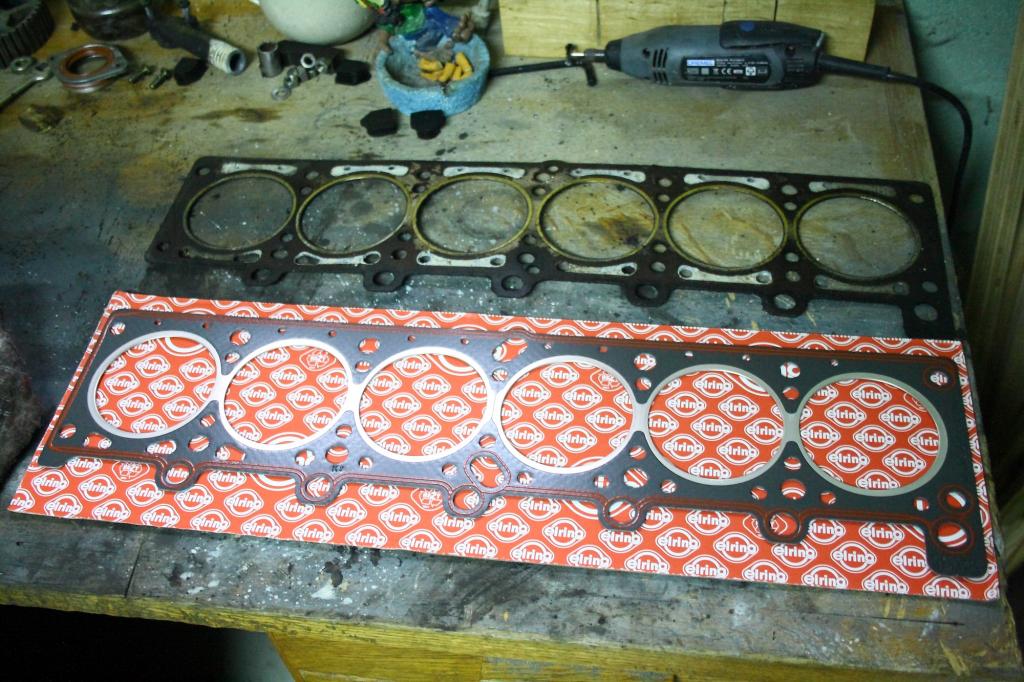

Le vieux joint de culasse de 25ans et le nouveau



Plan de joint nettoyé

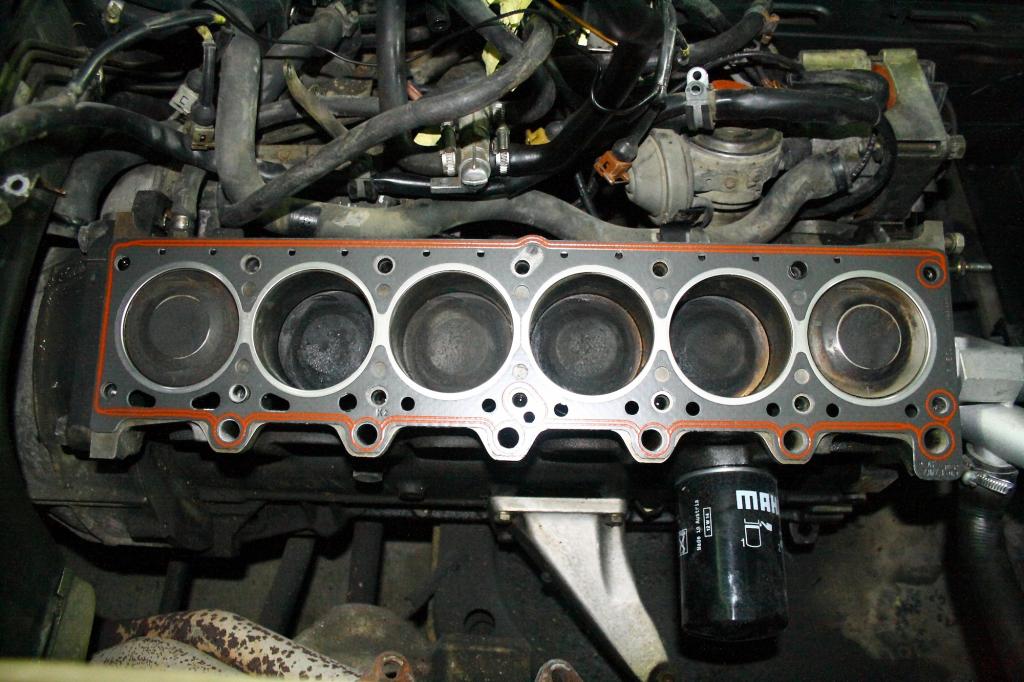

Mise en place du joint de culasse



Une bonne GROSSE journée aujourd'hui,

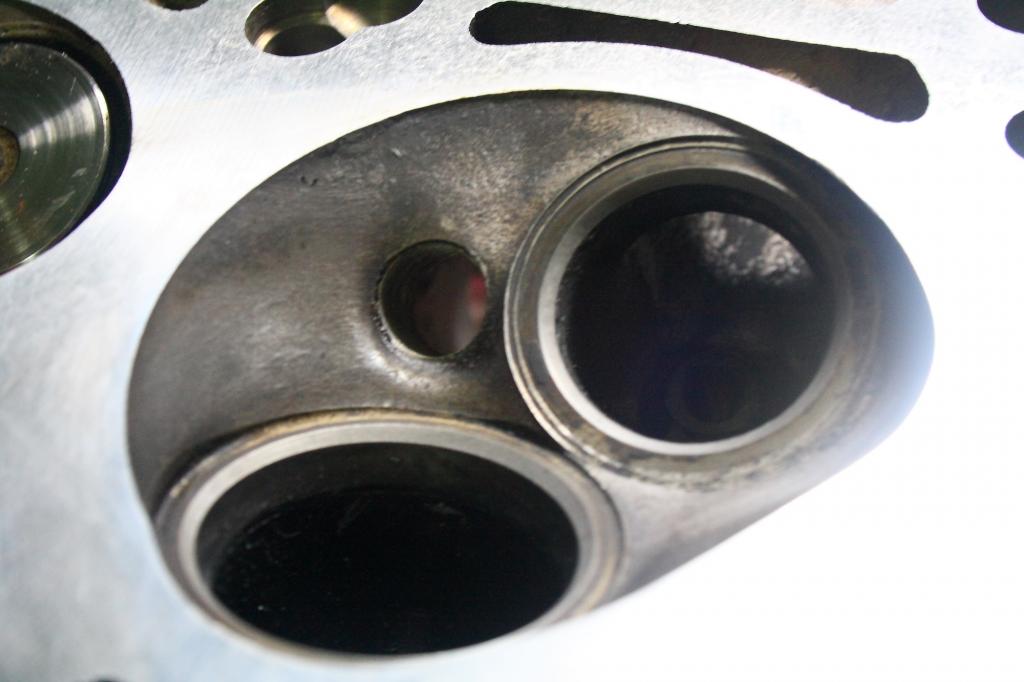

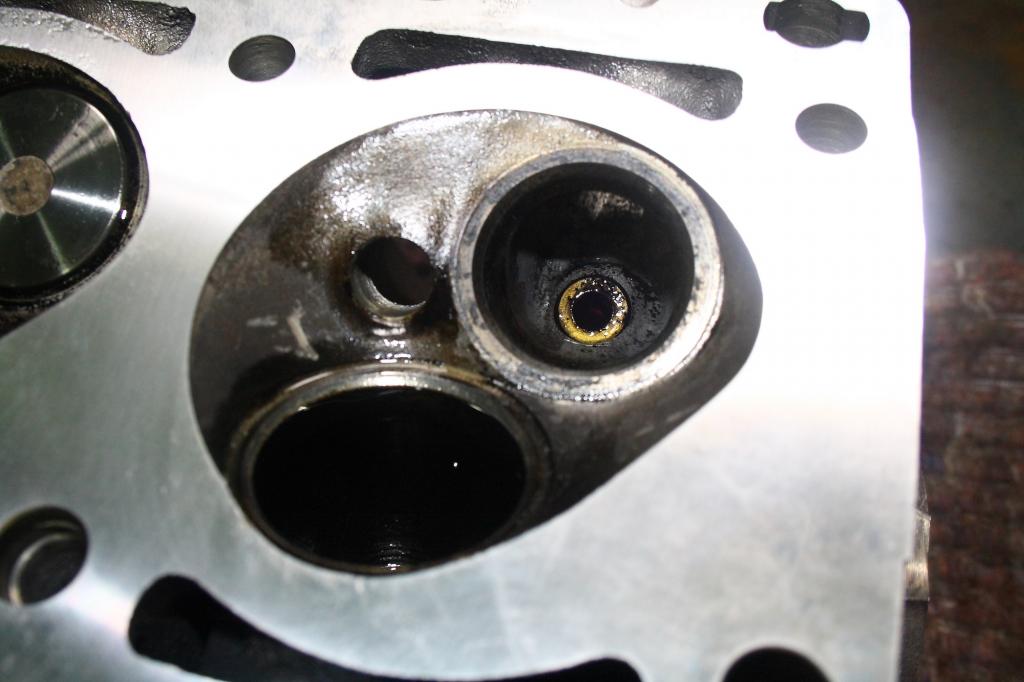

Rodage des soupapes : présentation des soupapes, sièges de soupapes et technique de rodage



Pour le rodage, on mets de la pate à roder sur les soupapes, on remonte la soupape et après on fait du feu à la technique des indiens

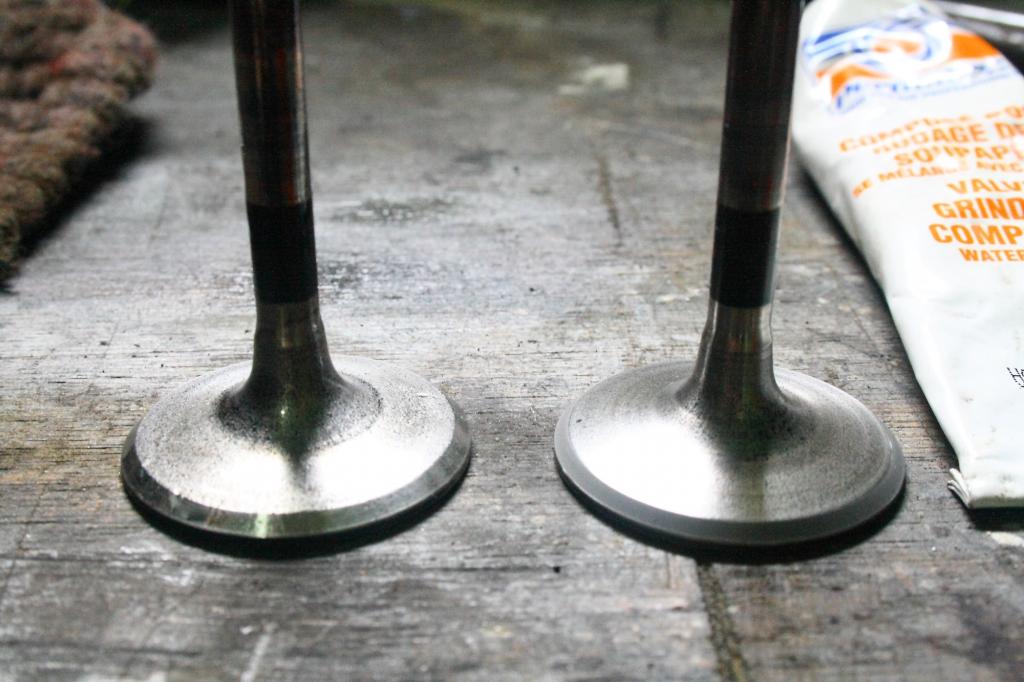

Différence entre les soupapes



Et les beaux sièges qui vont avec



Une fois ce travail répété 12 fois Je décide de remonter les ressorts de soupape



Et la PAF ! Mon superbe compresseur de soupape maison pète. Donc méthode Roumaine de réparation

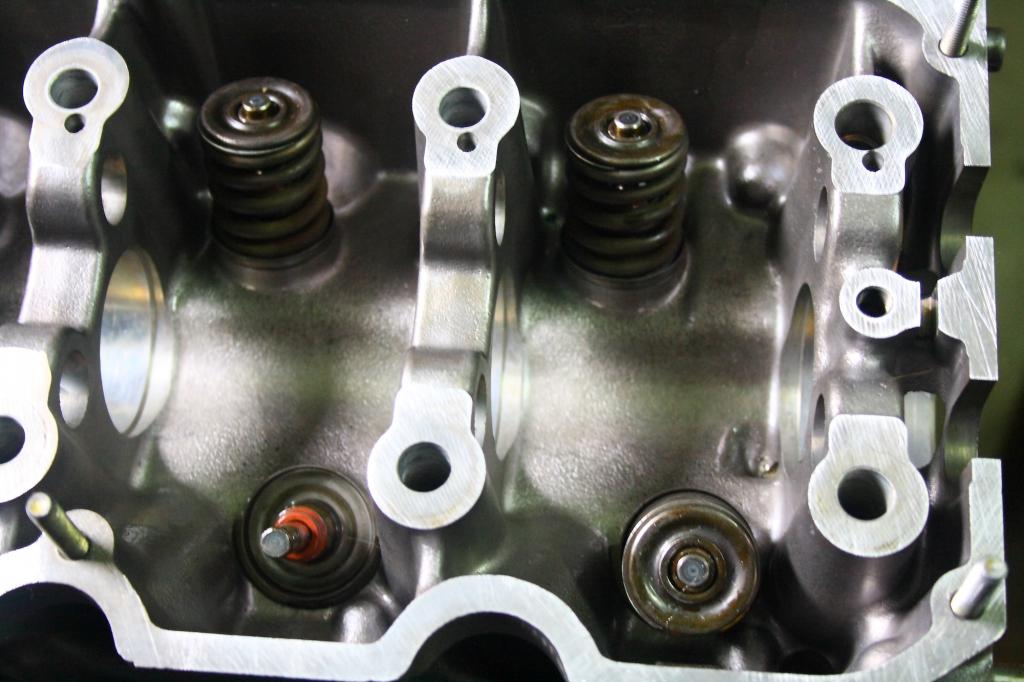

Une fois tout les ressorts remontés avec mon compresseur de soupape fraichement réparé, on remets l'arbre à came



Puis comme j'étais lancé, j'ai voulu remonter mon joint spi... Sauf que en le remontant on la abimé donc les travaux de la culasse s'arrête la pour aujourd'hui

Allez remise en place des guides et des culbus avec une petite astuce pour surélevé la culasse.

Pour surélevé la culasse je me suis servis de 4 anciens goujons de culasse et de 3 plaques d'appuis sur chacune



Comme ça, de la place pour laisser bouger les soupapes sous la culasse

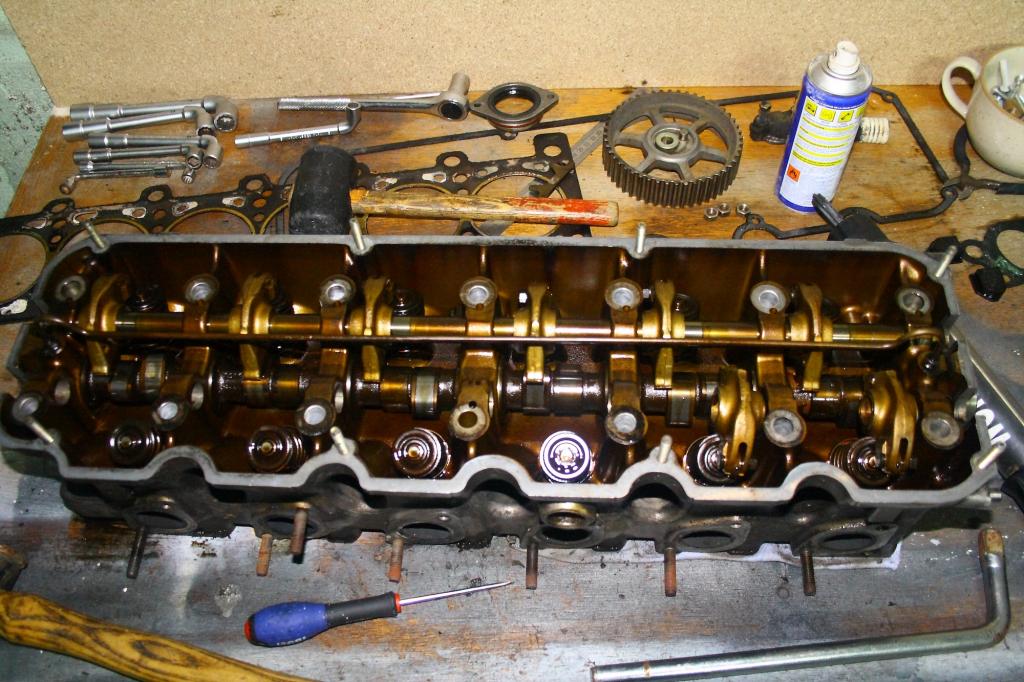

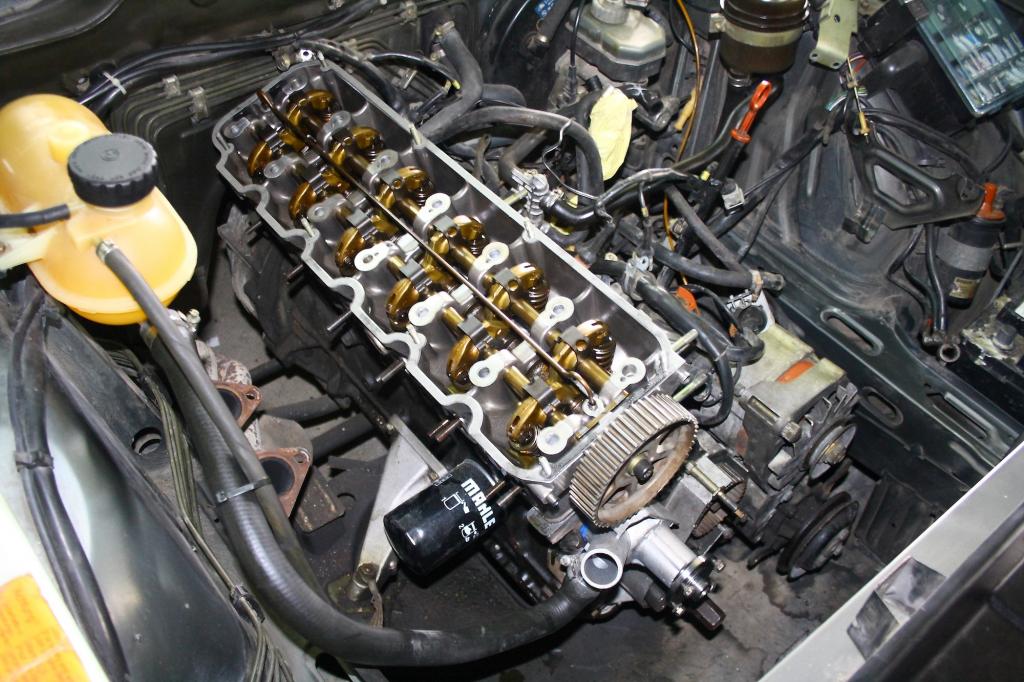

Une fois les guides et les culbus remontés



Aujourd'hui reception du deuxième joint spi et des derniers joints qu'il me manquait pour remonter ma culasse. Donc je rappel, si vous changez le joint spi il faut d'abord remonter le support puis le joint en le graissant sinon ça le comprime et vous le craqué ! (Ca ma couté 2 fois 20€)




Maintenant on peut faire la greffe !



Ordre de sérrage de la culasse avec dynamo reglé sur 30Nm



Voila maintenant la greffe et terminée, si le patient de rejette pas l'organe elle devrait encore pouvoir vivre une dizaine d'année.
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:16

Nettoyage Couvre Culasse de M20B20

Aujourd'hui je me suis lancé dans le nettoyage de mon couvre culasse, quand je vois le résultat je me dis que j'espérais pas mieux

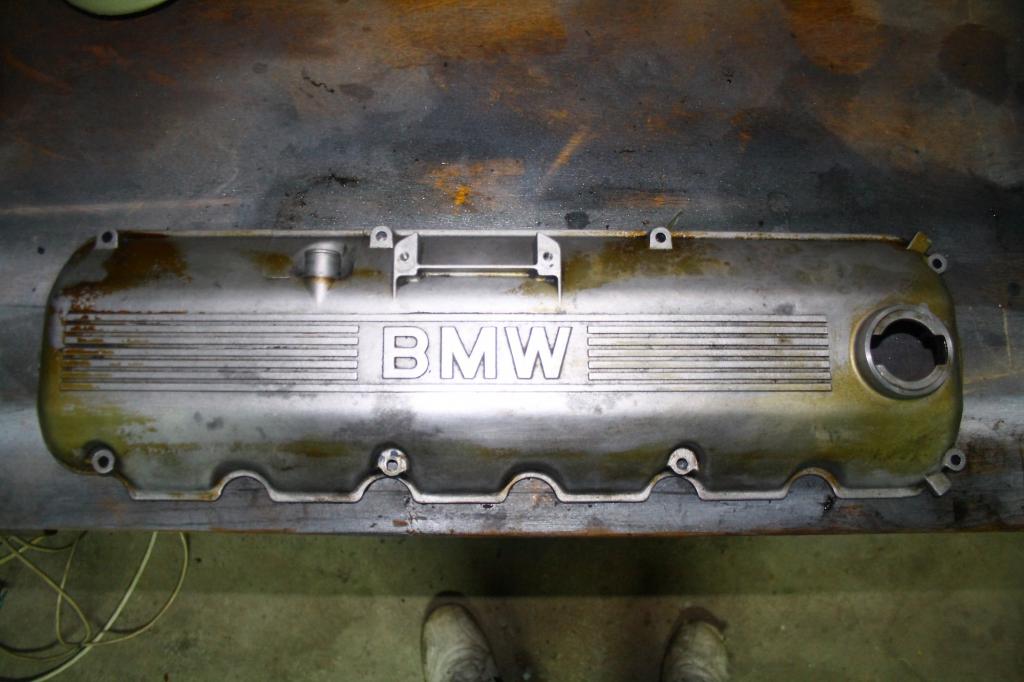

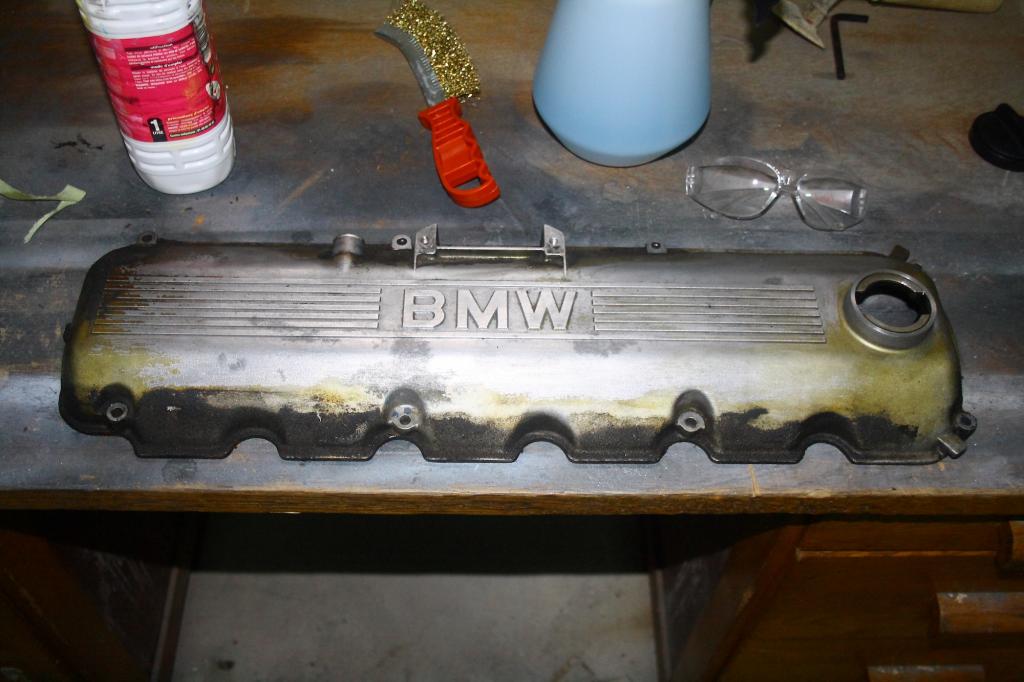

Etat de départ



Nettoyage au dégraissant, j'utilise du dilluant du boulot ça s'appelle Mortornet 2010 mais du nettoyant frein va super bien aussi



Puis passage à la brosse métallique

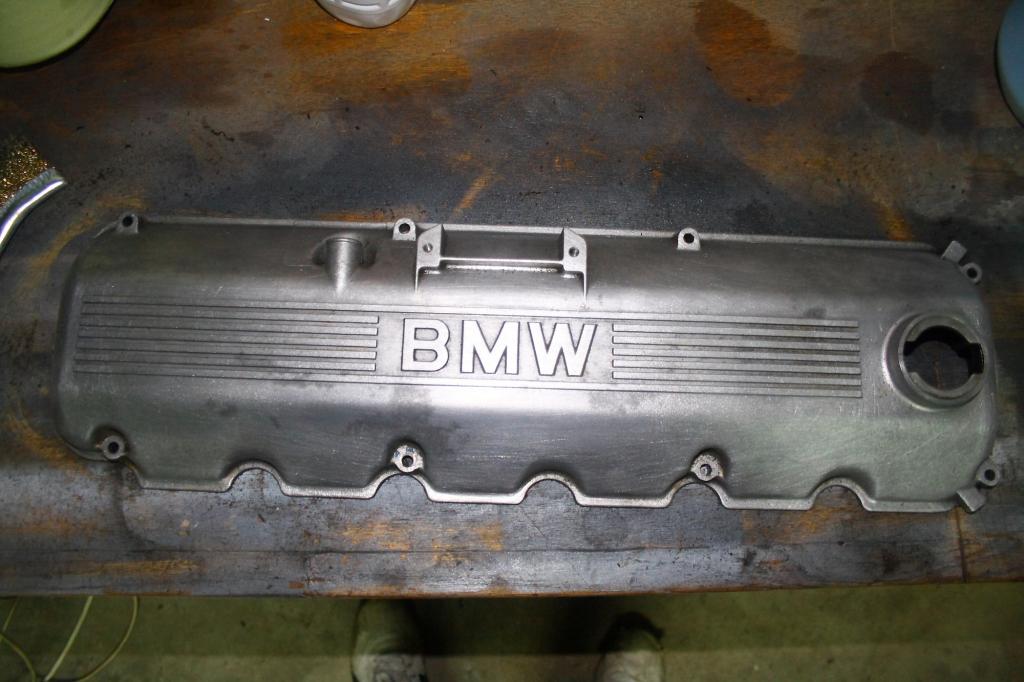

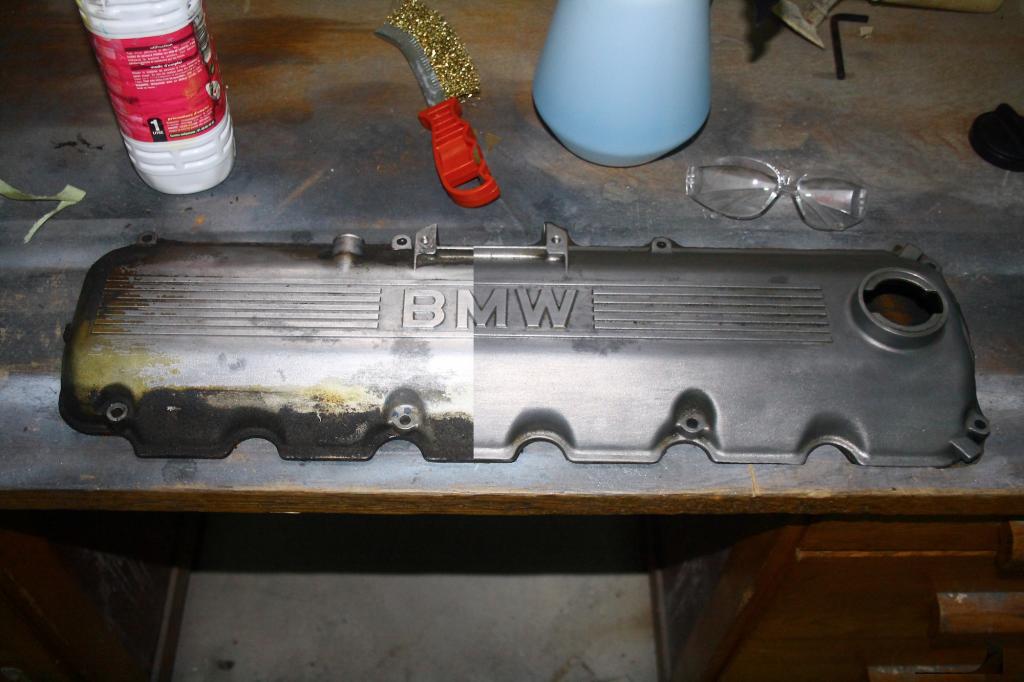

Et ensuite un coup de mirror pour donner un côté satiné

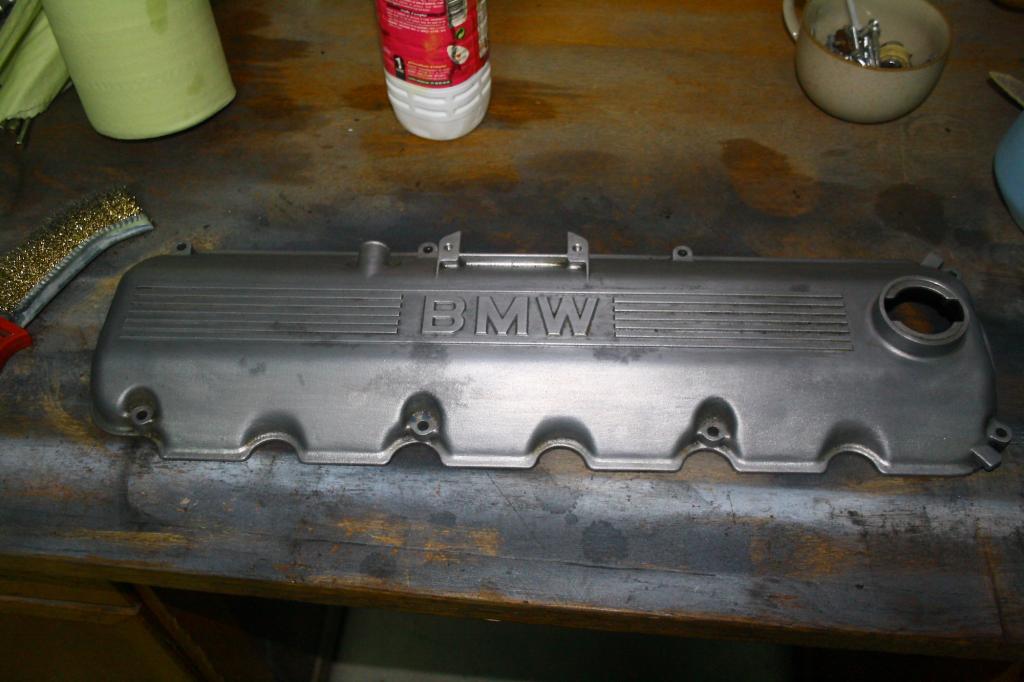

Un petit Avant/Après

Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:18

Bon taf, pour le mien j'avais, à la fin, passé un coup de paille de fer pour lui donner un aspect alu-brossé Wink
El-Vice
Vice-Président
avatar

Messages : 411
Date d'inscription : 03/06/2013
Age : 33
Localisation : Poligny (39)

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:20

Nettoyage du jour :



Faudra que je mette un coup de souflette au boulot

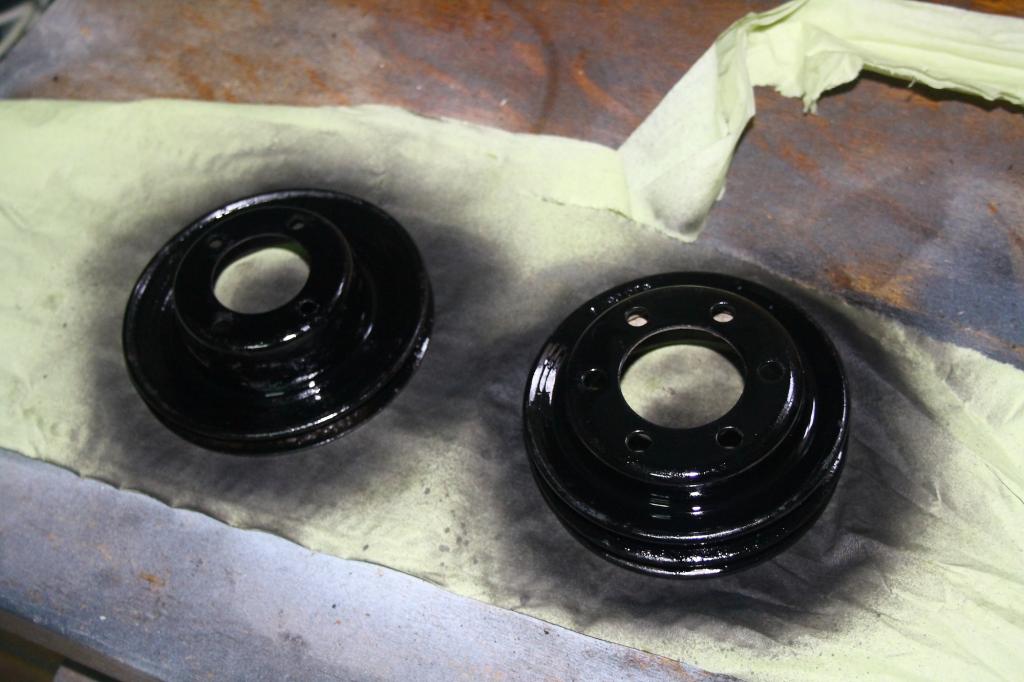

Coup de peinture :

Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:22

Du coup hier j'en ai profité pour faire le nettoyage de mes soupapes ou sous-papes (ça va bien avec l'actualité). Moyens simple : Une perceuse, une éponge scotch-bridge, vinaigre blanc.

Voila le résultat :





Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:23

Beau boulot que tu fais là Razz

Tu penses finir quand les travaux dessus ?
Car les beaux jours arrivent et il va falloir que mémé soit opérationnel.

_________________
"Il a autant de QI que d'oscars sur sa caisse, quoique, y en a peut-être 2 de trop".

325i coupé 1994
528i 1986
ex 318i berline 1994
Flo325
Membre du Club
avatar

Messages : 211
Date d'inscription : 02/06/2013
Age : 55

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:25

J'aimerais la faire tourner pour mon anniversaire ou avant (En mai). Mais après j'ai peur que ça coince niveau financier donc pour l'instant je sais pas trop.

Mais j'ai hate de refaire des tours avec.
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:25

Bon je viens de regarder le carnet d'entretien de la mémé. Je viens de découvrir qu'il est complet depuis le 05 Juillet 1988, dernier filtre à essence à 110 196km le 19 Mai 2000 ainsi que la dernière vidange à 133 013 le 14 Septembre 2004.


De plus je sais désormais d'où elle vient, SANARA ROUTE DE MOTHERN 67630 LAUTERBOURG. Juste à la frontière.
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:26

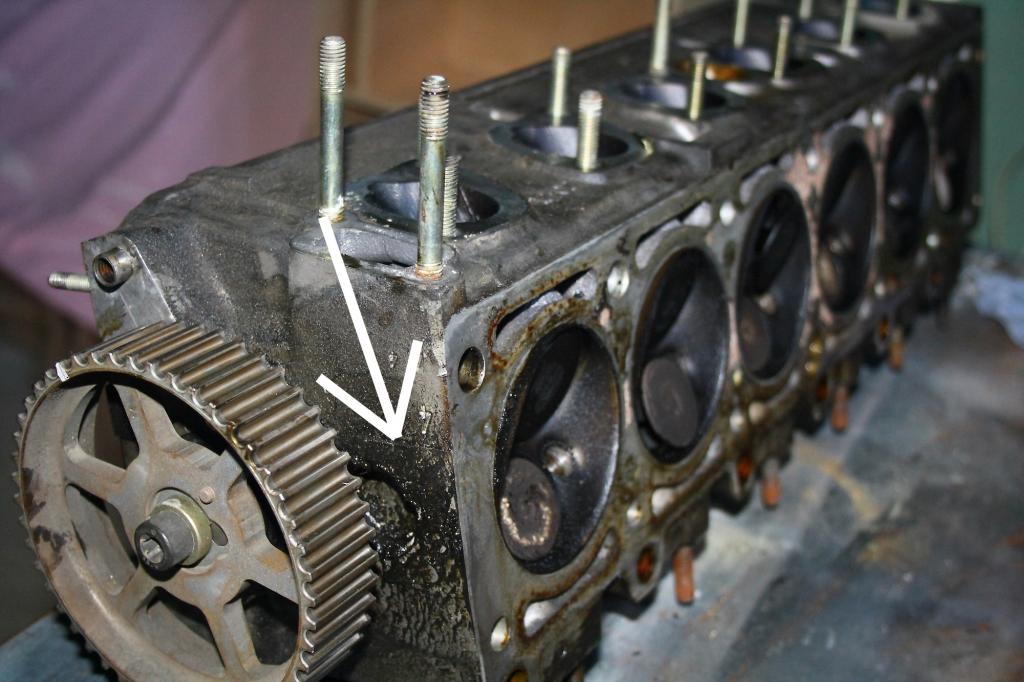

La culasse avait bougée sur le Cylindre 1 & 6 (étrangement les plus dégueulasse ). Rectif à 0,2mm.

Sinon c'est allé plutôt vite et c'est très bien fait, je suis hyper satisfait.

Si des fois vous avez le même problème :

RECTI-MOTOR
Route De Champvans
39100 MONNIERES
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:28

A chaque fois que je refile une culasse de "6" BMW à mon cousin, ils hallucinent!

La première, devenue poreuse sur toute sa longueur, et la tienne qui gondole
El-Vice
Vice-Président
avatar

Messages : 411
Date d'inscription : 03/06/2013
Age : 33
Localisation : Poligny (39)

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Jeu 6 Juin 2013 - 22:29

Maintenant il me reste à remonter la distribution et changer les diverses durites complètement HS

Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:27

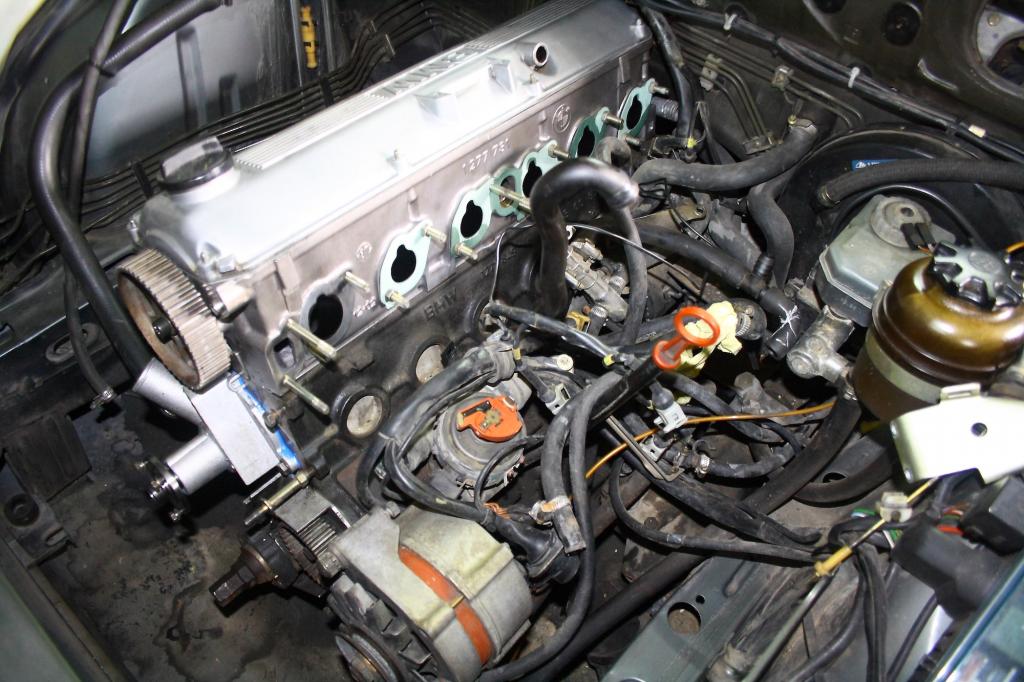

Petites photos pour la route :





Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:29

Ah ben c'est bien, ca a bien avancé.
J'espère que tu va pouvoir venir avec le 28.

_________________
"Il a autant de QI que d'oscars sur sa caisse, quoique, y en a peut-être 2 de trop".

325i coupé 1994
528i 1986
ex 318i berline 1994
Flo325
Membre du Club
avatar

Messages : 211
Date d'inscription : 02/06/2013
Age : 55

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:30

Premier test de démarrage, agréable surprise : ELLE DEMARRE ! Par contre elle s'est coupée juste après comme on peut le voir sur la vidéo. Je pense que ça vient du fait que j'ai fais le test avec ma durite éclatée que j'ai refaite vite fais pour l'essai. Je la reçois demain, les commandes Parizon c'est devenu n'importe quoi. Plus d'une semaine pour avoir des pièces.

Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:32

cheers cheers cheers cheers
El-Vice
Vice-Président
avatar

Messages : 411
Date d'inscription : 03/06/2013
Age : 33
Localisation : Poligny (39)

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:33

Deuxième démarrage plus interressant par contre. Il y'a de la fumée qui sort côté collecteur echappement faut que je vérifie si c'est des gaz ou de l'eau



Voila il semblerait que les travaux soient terminés. Ralentit stable, pas de consommation d'eau après avoir tournée 20min. Premier roulage bientôt, le verdict final ira avec.


PS : Sur la vidéo le ralentit est haut mais après avoir tournée maintenant je suis entre 1000 et 1200trs/min
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:35

C'est déjà bien.

Mais meme entre 1000 et 1200 c'est trop haut encore. Normalement c'est à 900, mais de toute façon avec un tiroir d'air, c'est plus compliqué d'avoir un ralenti bien net.

(Pas pu passer du coup...)
El-Vice
Vice-Président
avatar

Messages : 411
Date d'inscription : 03/06/2013
Age : 33
Localisation : Poligny (39)

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:36

Après un allez-retour pour aller bosser 2X17km (yes j'ai retrouvé du taf pour un mois) pas de soucis. Mes niveaux n'ont pas bougés, pas de trous à l'accélération. Plutôt content dans l'ensemble, à voir dans le temps.


Une chose importante, je suis content de ne plus avoir la 207. Quand je prend le 520 j'ai la banane . Je pense cette fois à me trouver une auto pour l'hivers toujours dans notre marque préféré, en attendant il faut mettre un peu d'argent de côté.
Dieu
Fondateur
avatar

Messages : 884
Date d'inscription : 01/06/2013
Age : 27
Localisation : Lons le saunier (39)

http://www.facebook.com/ClubBmwEst
Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:37

Tu m'étonne que ca change de la 207 lol!
El-Vice
Vice-Président
avatar

Messages : 411
Date d'inscription : 03/06/2013
Age : 33
Localisation : Poligny (39)

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Dim 9 Juin 2013 - 11:42

Salut tout le monde,

Je viens de suivre toute l'aventure, cool vraiment ça fais plaisir de voir ces modèles tomber entre de bonnes mains.
Pour le moment je ne peux plus faire moi même certaines choses je suis en appartement =(
j'ai trouvé un garage ou je peux louer un pont pour 12€ de l'heure
donc je vais reprendre en main moi même certains points sur la mienne.

Encore une fois chapeau j'aime ce genre de projet c'est cool bonne continuation !!!!
Invité
Invité
avatar


Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20 Ven 9 Oct 2015 - 23:13

Salut à tous j ai suivi se tuto très bien rédigé pour refaire mon moulin et je suis sur le point de terminer l avanture mais j aimerais soulève un problème
Dans le tuto tu parles du serrage de culasse à 30 Nm mais en réalité il faut en plus pratiqué un serrage angulaire à 2x 90° donc j espère que ton joint de culasse à tenue le coup avec un serrage si faible
L info me viens d un collègue qui travaille dans un garage dans lesquelles il refait les culasses et il a trouvé étrange que le couple soit si faible donc il a vérifier sur sont logiciel et sa lui a sorti sa
En tout cas se serait cool de mettre ton tuto à jour en tout cas encore bravo pour ton tuto
AxelR
Nouveau
Nouveau


Messages : 8
Date d'inscription : 09/10/2015
Age : 19
Localisation : Saone et loire

Revenir en haut Aller en bas
MessageSujet: Re: [TUTO] Changement joint de culasse M20B20

Contenu sponsorisé




Revenir en haut Aller en bas

[TUTO] Changement joint de culasse M20B20

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Sujets similaires

-
» [ BMW E36 325I M50 an 1992 ] revue technique ou tuto pour changement joint de culasse (résolu)
» changement joint de culasse
» CHANGEMENT JOINT DE CULASSE ET DISTRIBUTION
» [1.9TD - moteur] CR changement joint de culasse
» Changement Joint De Culasse

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BMW Club Est :: Entraide & Travaux :: Mécanique-
